Votre solution de manutention vrac

Choisissez vos accessoires de fonds vibrants

6 résultats affichés

Accélérateur pneumatique ISERCO — Accélérateur pneumatique

Accélérateur pneumatique

Il s’agit d’un dispositif pneumatique destiné à améliorer la coulabilité des produits difficiles et cohésifs. Il peut également permettre d’accélérer la vidange des produits de coulabilité normale en cas de manque de débit.

Il aide donc, à l’écoulement des poudres cohésives ayant tendance à colmater la sortie du fond vibrant. En effet, l’accélérateur pneumatique génère une chasse d’air comprimé se dirigeant vers la sortie du fond vibrant. L’effet mécanique de cette chasse d’air est de décoller le produit se trouvant bloqué dans sa zone d’action.

L’utilisation d’un accélérateur pneumatique favorise le redémarrage d’un écoulement de poudre après un arrêt prolongé du fond vibrant par exemple.

Fishtail ISERCO — Fishtail (queue de carpe)

Fishtail (queue de carpe)

La Fishtail (ou Queue de Carpe), se présente sous la forme d’une plaque métallique soudée ou vissée dans le cône de sortie du fond vibrant. Cette plaque laisse un espace de 3 mm par rapport à l’intérieur du cône de sortie.

La Fishtail est constituée d’un triangle équilatéral toujours positionné vers le haut, la base vers le bas. L’air comprimé soufflé par celle-ci crée une lame d’air qui est insérée entre le cône et le produit lui-même. Cette lame a un effet mécanique vertical de haut en bas dans le sens de la gravité. Pendant le fonctionnement de la Fishtail les forces de friction entre l’intérieur du cône et le produit disparaissent. L’action de la Fishtail ne couvre pas 100% de la surface du cône, mais elle brise l’équilibre de pression horizontal et circulaire de la poudre à l’intérieur du fond vibrant. Bien que ce ne soit pas l’objectif, l’air injecté dans la Fishtail, en se détendant dans son action, présente une action fluidifiante pour le produit. L’air détendu de chaque Fishtail quittera l’intérieur du fond vibrant avec le produit, sans mettre le produit sous pression.

Manchette souple avec collier de serrage — Manchette souple avec collier de serrage

Manchette souple avec collier de serrage

L’ensemble manchette souple et collier de serrage est installé en sortie de fond vibrant. Cet équipement a pour fonction de garantir l’étanchéité du fond vibrant, qui est dynamique et de l’appareil de reprise, qui est statique. Ainsi, les vibrations du fond vibrant ne seront pas retransmises aux équipements positionnés en aval. Sa résistance à la pression devra être identique à la résistance de la bande d’étanchéité.

Cette manchette souple avec collier de serrage permet également d’isoler la vibration émise par le fond vibrant sur le silo.

La manchette est en matière thermoplastique. Elle possède une bonne tenue à l’abrasion, de très bonnes caractéristiques mécaniques et une résistance haute aux différentes températures. En plus de cela, la matière de cette manchette souple peut être mis en contact avec des denrées alimentaires. Elle respecte en effet, les recommandations FDA et les directives Européennes sur le sujet dans matériaux de production de l’alimentaire.

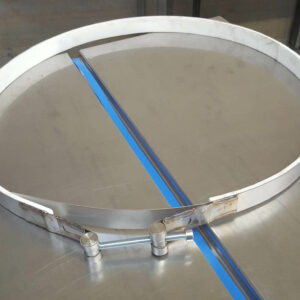

collier de serrage — Manchette souple avec collier de serrage

Manchette souple avec collier de serrage

L’ensemble manchette souple et collier de serrage est installé en sortie de fond vibrant. Cet équipement a pour fonction de garantir l’étanchéité du fond vibrant, qui est dynamique et de l’appareil de reprise, qui est statique. Ainsi, les vibrations du fond vibrant ne seront pas retransmises aux équipements positionnés en aval. Sa résistance à la pression devra être identique à la résistance de la bande d’étanchéité.

Cette manchette souple avec collier de serrage permet également d’isoler la vibration émise par le fond vibrant sur le silo.

La manchette est en matière thermoplastique. Elle possède une bonne tenue à l’abrasion, de très bonnes caractéristiques mécaniques et une résistance haute aux différentes températures. En plus de cela, la matière de cette manchette souple peut être mis en contact avec des denrées alimentaires. Elle respecte en effet, les recommandations FDA et les directives Européennes sur le sujet dans matériaux de production de l’alimentaire.

Manchon profil U Iserco — Manchon profil U

Manchon profil U

Le manchon profil U est tenu entres les brides de sortie de fond vibrant. Il a pour fonction d’assurer l’étanchéité entre le fond vibrant en mouvement et l’appareil de reprise qui est statique. Il permet une isolation des vibrations produites par le fond vibrant sur les équipements positionnés en aval.

Ce manchon peut être mis à la place de la manchette de sortie avec collier de serrage. Ce système d’étanchéité est parfaitement adapté pour supporter des pressions plus importantes que pour la manchette souple. La pose de cette étanchéité demande une bride soudée en sortie de fond vibrant. Avant la pose de ce manchon, il est nécessaire de s’assurer que la bride soudée sur l’appareil de reprise sera identique à celle du fond vibrant.

Plaque registre — Plaque de registre de sécurité

Plaque de registre de sécurité

La plaque de registre de sécurité est utilisée afin d’isoler le fond vibrant lorsqu’il est nécessaire d’effectuer une opération de maintenance sous ce dernier.

L’étanchéité obtenue est ainsi relative. Ce dispositif comprend une fente périphérique sur la tubulure de sortie du fond vibrant sur 180°. En marche normale, cette fente est recouverte par un manchon en caoutchouc et un collier. Cette fente permet l’introduction d’une plaque ajustée à la tubulure intérieure du fond vibrant. Ce dispositif présente l’avantage de n’être jamais en situation de blocage. Cependant, par son côté manuel, ce système ne remplacera jamais une vanne conventionnelle.

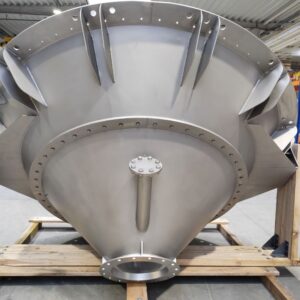

Tuyauterie de ringardage ISERCO — Tuyauterie de ringardage (poke hole)

Tuyauterie de ringardage (poke hole)

Cet appareil se compose d’un tube incliné dirigé vers la sortie du fond vibrant. Il permet une intervention manuelle à l’intérieur du fond vibrant, lorsque le silo est chargé. La tuyauterie de ringardage ne sera jamais utilisée sur les produits de nature fusionnelle (par exemple, du plâtre chaud). L’ouverture de cette tuyauterie est une source de risque. Toutes les précautions particulières doivent être prises avant chaque opération de maintenance.
